نازل خورشیدی، نازل مرحله ای و نازل طرح هامون در برج های خنک کننده صنعتی نقش حیاتی در مدیریت و توزیع یکنواخت آب گرم روی سطوح پکینگ یا کویل ها ایفا می‌کنند. سه طرح موردنظر به طور گسترده در صنایع مختلف به کار می‌روند. نازل خورشیدی با الگوی پخش دایره ای و شعاع های متعدد پوشش یکنواختی روی سطح پکینگ ایجاد می‌کند. بنابراین راهکاری مطلوب برای کولینگ تاورهایی با قطر بزرگ است. نازل مرحله ای با طراحی چند لایه و پلکانی آب را در مراحل مختلف پخش می‌کند. به علت افت فشار کم میزان مصرف انرژی کاهش می‌یابد. نازل طرح هامون نیز از رایج ترین نازل های پخش آب محسوب می‌شود. افشانک طرح هامون با الگوی توزیع یکنواخت و قطرات ریز راندمان انتقال حرارت را افزایش می‌دهد.
انتخاب هر یک از نازل ها بستگی به مشخصات برج خنک کننده، دبی آب، کیفیت آب و الزامات راندمان حرارتی دارد. درک تفاوت های عملکردی نازل ها برای طراحی بهینه برج خنک کاری ضروری است. در ادامه مطلب به تشریح انواع نازل های کولینگ تاور، کارکرد، فواید و کاستی های آن ها می‌پردازیـم.

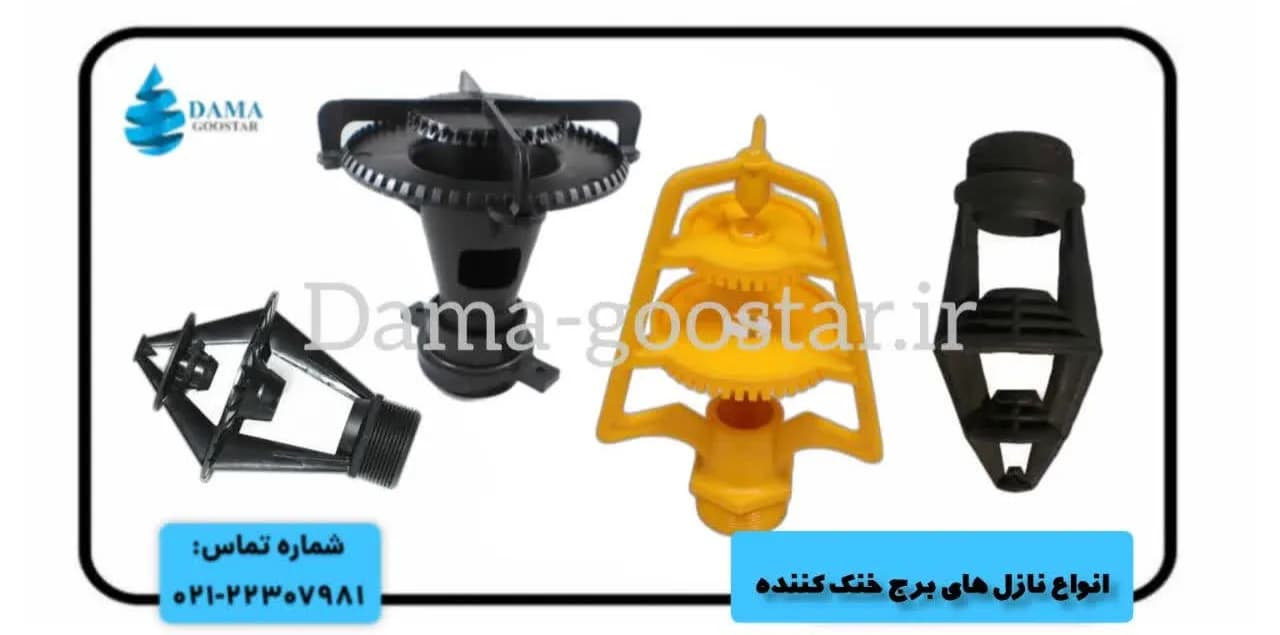

انواع نازل های برج خنک کننده
الف) نازل خورشیدی

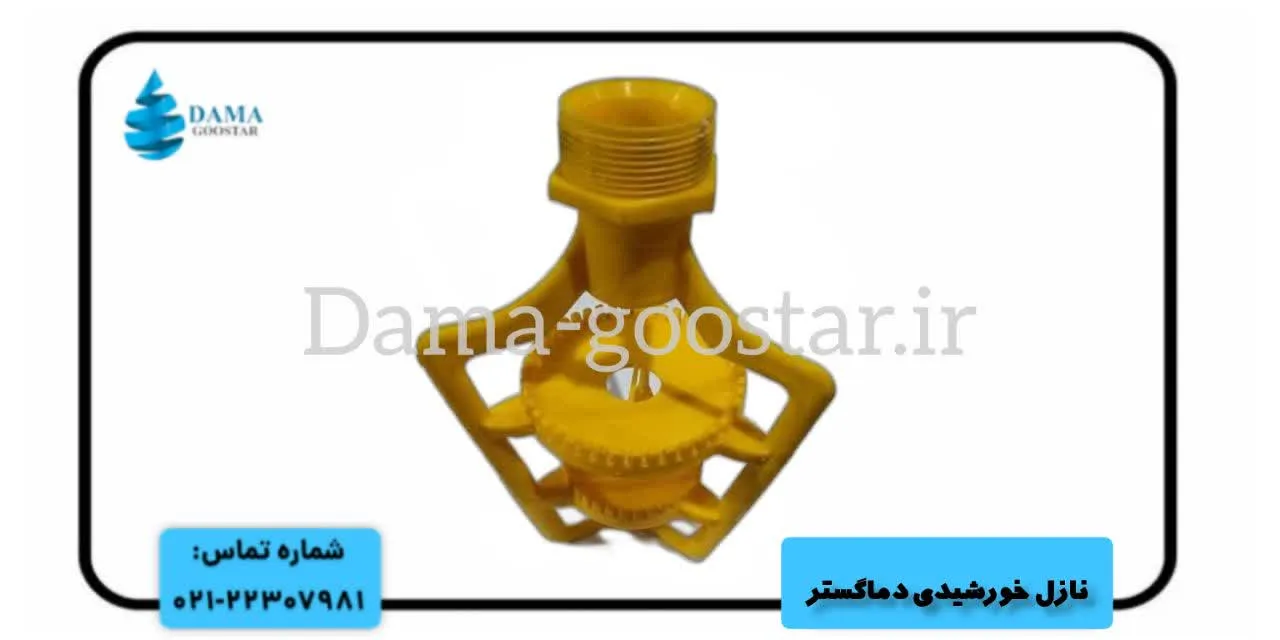

یکی از قطعات مهم در سیستم توزیع اب برج های خنک کننده صنعتی نازل خورشیدی است. نازل خورشیدی نوعی از افشانک های ثقلی و مرحله ای به حساب می آید. افشانک خورشیدی آب گرم گردشی در برج خنک کننده را به طور یکنواخت بر روی سطوح پکینگ ها می‌پاشد. معمولاً این نازل در کولینگ تاورهای بتنی بزرگ، مکعبی و با جریان مخالف (کانترفلو) مورد استفاده قرار می‌گیرد. نام «خورشیدی» به دلیل ساختار شبیه به اشعه های خورشید انتخاب شده است. بعد از ورود آب به نازل ریزش آب در سه مرحله و به شکل چند دایره با قطرهای متفاوت انجام می‌گیرد. قطرهای معمول دایره ها ۱۰، ۲۵ و ۴۵ سانتی متر هستند. از نازل خورشیدی به عنوان جایگزین مناسب برای نازل های طرح هامون و مرحله ای نیز یاد می‌شود.
متریال نازل خورشیدی
نازل های خورشیدی عموماً از جنس پلیمرهای سبک و مقاوم ساخته می‌شوند. رایج ترین متریال آن ها پلی پروپیلن (PP) و پلی اتیلن (PE) با مواد اولیه درجه یک است. PP و PE از ویژگی های برجسته ای برخوردارند که کاربرد آن ها را در صنایع مختلف بهینه می‌سازد. به دلیل مقاومت شیمیایی بالا در برابر اسیدشویی و مواد خورنده مقاومت بسیار خوبی دارند. سطح صاف PP و PE از گرفتگی و رسوب گیری سریع ممانعت خواهد کرد. دمای کاری نازل های خورشیدی تا حدود ۹۰ تا ۹۵ درجه سانتی گراد تعریف شده است. در برابر اشعه UV و شرایط محیطی مقاومت خوبی از خود نشان می‌دهند.
مزایای نازل خورشیدی
استفاده از نازل خورشیدی مزایای قابل توجهی برای سیستم کولینگ تاور به همراه دارد. طراحی مرحله ای نازل خورشیدی باعث خیس شدن کامل پکینگ ها و جلوگیری از ایجاد نقاط خشک می‌شود. این امر راندمان فرآیند خنک کاری را افزایش می‌دهد. جنس مرغوب نازل خورشیدی از تشکیل رسوب جلوگیری می‌کند. برخی مدل ها حتی قابلیت شستشوی خودکار (آنتی کلاگ) با فشار آب را دارند. نازل های خورشیدی در مقایسه با نازل های دیگر قیمت و هزینه نگهداری به صرفه تری دارند. به علت طراحی چندضلعی به راحتی روی لوله های ورودی آب نصب می‌شوند.
معایب نازل خورشیدی
با وجود مزایای زیاد و کاربرد گسترده نازل های خورشیدی معایب و محدودیت هایی نیز دارند. نازل خورشیدی عمدتاً برای برج های خنک کننده بتنی بزرگ و صنعتی (مانند نیروگاه ها و پتروشیمی ها) طراحی شده است. در صورت استفاده از مواد اولیه با کیفیت پایین دوام کافی در برابر دماهای بسیار بالا وجود ندارد. از سوی دیگر مقاومت لازم در برابر برخی مواد شیمیایی خاص کاهش پیدا می‌کند. مانند بسیاری از نازل ها وجود ذرات جامد و ناخالصی زیاد در اب ورودی مشکل ساز است. در چنین شرایطی روزنه های نازل خورشیدی به مرور زمان دچار گرفتگی می‌شوند.
ب) نازل مرحله ای

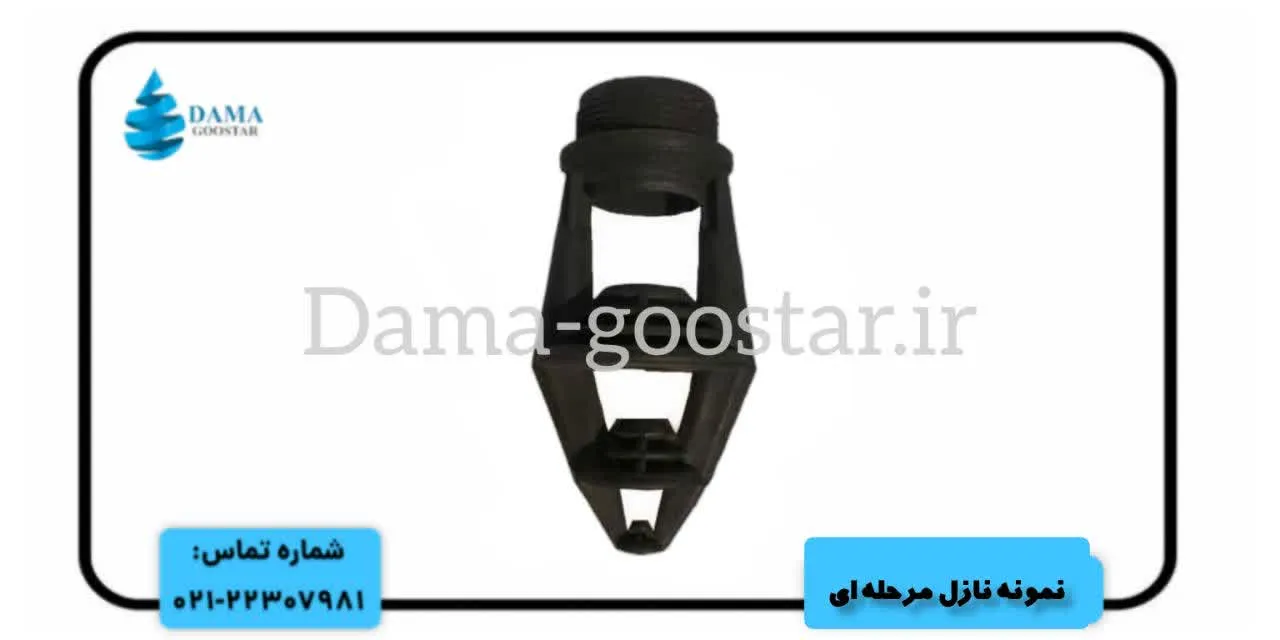

نازل مرحله ای به نازل «ثقلی مرحله ای» نیز معروف است. طرح مورد بحث مخصوص فشار بسیار کم آب در لوله های توزیع کولینگ تاور است. عملکرد نازل مرحله ای بر اساس نیروی ثقل انجام می‌پذیرد. به گونه ای که آب پس از ورود به طور عمودی از چندین مرحله دایره ای هم مرکز عبور می‌کند. سپس با کاهش تدریجی قطر مسیر در هر مرحله با صفحات برخورد دارد. در نهایت به شکل یکنواخت و دایره ای روی سطح پکینگ ها می‌ریزد. این ساختار امکان پاشش بهینه آب را حتی در حداقل فشار کاری فراهم می‌سازد.
متریال نازل مرحله ای
به طور کلی در ساخت نازل های مرحله ای از مواد پلاستیکی مقاوم و ضد رسوب مانند پلی پروپیلن (PP) و ABS استفاده می‌شود. PP و ABS به دلیل مقاومت شیمیایی بالا در برابر خوردگی و قابلیت تولید با هزینه مقرون به صرفه گزینه های رایجی هستند. سطح صاف پلیمرها مانع از تجمع رسوب و گرفتگی سریع می‌گردد.
مزایای نازل مرحله ای
مهم ترین مزیت نازل مرحله ای عملکرد موثر در سیستم های با فشار آب پایین است. معماری چند مرحله ای آن باعث ریزش یکنواخت اب به شکل گرد می‌شود. ضمن اینکه نازل مرحله ای همانند بسیاری از نازل های پلاستیکی مقاومت خوبی در برابر خوردگی دارد. به واسطه بهره گیری از مواد پلیمری هزینه خرید نسبتاً پایینی دارد.
معایب نازل مرحله ای
طراحی مرحله ای و مسیرهای عبور اب در بلند مدت در برابر رسوب گیری آسیب پذیرتر است. عامل مذکور به ویژه در شرایط اب با سختی بالا مشهود است. برای پوشش کامل سطح پکینگ ها فاصله نصب دقیق نازل مرحله ای حدود ۴۰ تا ۵۰ سانتی متر از سطح پکینگ ضروری می‌باشد. نازل مرحله ای برای کاربردهای با دبی آب بسیار بالا طراحی نشده است. نازل مربع پاش در مقایسه با نازل های پرفشار کنترل کمتری بر شکل و یکنواختی الگوی پاشش در شرایط فشار متغیر دارد.
ج) نازل طرح هامون

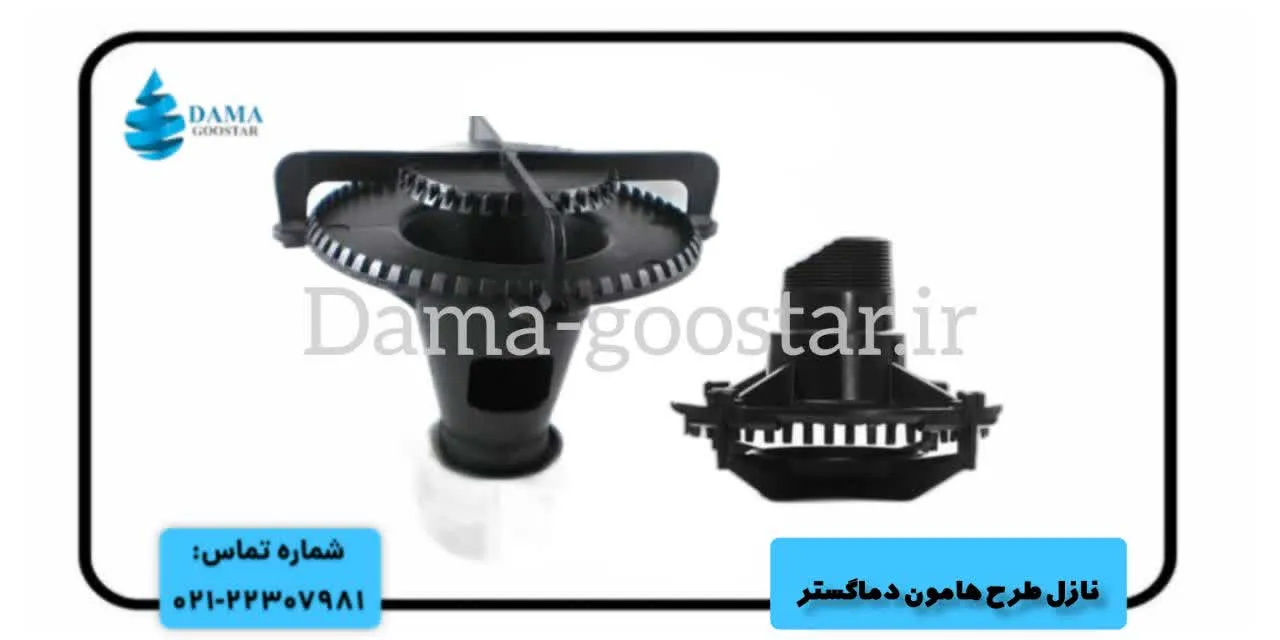

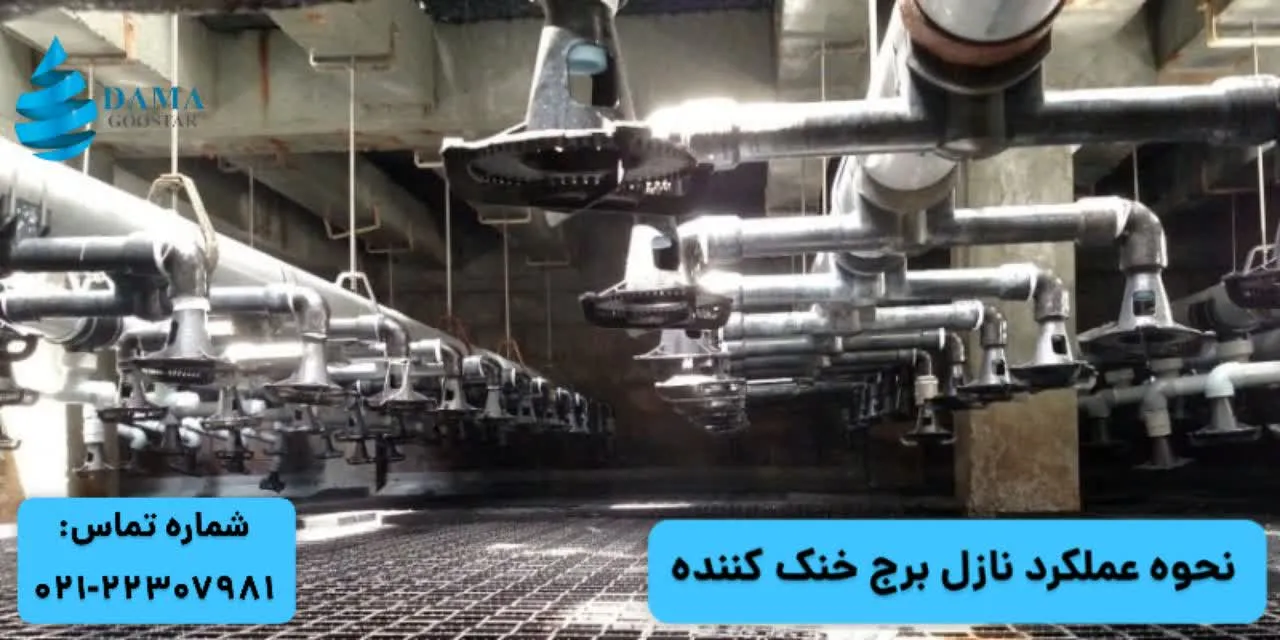

نازل طرح هامون یکی از متداول ترین نازل های پخش آب در برج های خنک کننده به حساب می آید. وظیفه نازل هامون ریزش یکنواخت اب گرم بر روی سطح پکینگ (Fill) یا کویل است. معماری نازل طرح هامون حتی در فشار کاری پایین نیز الگوی پاشش درستی ایجاد می‌کند. همچنین از ایجاد نقاط خشک روی پکینگ جلوگیری می‌نماید. خروجی ریزش نازل طرح هامون معمولاً به شکل بارانی-چتری است. نازل هامون برای پوشش دهی پیوسته سطح در شبکه ای منظم روی لوله های توزیع نصب می‌گردد.
متریال نازل طرح هامون
جنس مواد مورد استفاده در ساخت نازل طرح هامون بسته به سازنده و شرایط کارکرد متفاوت است. گزینه های رایج شامل پلی آمید (PA / نایلون)، ABS، پلی‌پروپیلن (PP) و PVC / UPVC می‌شوند. پلی آمید استحکام مکانیکی بالا و دوام خوب در گردش آب برج خنک کاری دارد. ABS وزن کم و قالب پذیری بالا و مقاومت قابل قبول در برابر خوردگی و رطوبت ارائه می‌دهد. پلی پروپیلن نیز مقاومت شیمیایی بهتری در بسیاری از آب ها دارد. PVC / UPVC با وجود مقاومت در برابر خوردگی شکننده تر از پلی‌آمید است. انتخاب متریال باید بر اساس دما، کیفیت آب، مواد شیمیایی تزریقی، فشار خط و شرایط اقلیمی انجام گیرد.
کاربرد نازل طرح هامون در برج خنک کننده
نازل طرح هامون برای پخش یکنواخت آب برگشتی فرایند روی پکینگ یا کویل در برج های مدار بسته یا هیبریدی به کار می‌رود. ریزش درست سطح تماس اب و هوا را افزایش می‌دهد و راندمان تبخیر را بهبود می‌بخشد. همچنین از کانالیزه شدن جریان اب و ایجاد نقاط خشک روی پکینگ ها جلوگیری می‌کند. نازل هامون افت راندمان ناشی از توزیع نامناسب را کاهش می‌دهد. با بسیاری از برج های کانترفلو در ابعاد مختلف مخصوصاً با هدف پوشش دهی یکنواخت در فشار کم سازگار است.
مزایای نازل طرح هامون
توزیع یکنواخت آب در صورت چیدمان صحیح افشانک های طرح هامون باعث خیس خوردگی کامل سطح پکینگ می‌شود. به کارگیری نازل طرح هامون در کولینگ تاور از تشکیل نقاط خشک جلوگیری می‌کند. این موضوع نقش مهمی در پایداری راندمان حرارتی برج خنک کننده دارد. نازل هامون از افت عملکرد ناشی از توزیع نامناسب آب نیز جلوگیری می‌نماید. از دیگر مزایای نازل هامون عملکرد مطلوب در فشارهای کاری پایین می‌باشد. در بعضی از طراحی ها هد موردنیاز پمپ کاهش می‌یابد. وزن کم و مقاومت بالا در برابر خوردگی از ویژگی های مدل های پلیمری افشانک هامون است. تعویض پذیری آسان و دسترسی در بازار آن را به گزینه ای کاربردی و اقتصادی تبدیل کرده است.
معایب نازل طرح هامون
یکی از اصلی ترین چالش های نازل طرح هامون حساسیت به شرایط عملیاتی و کیفیت آب است. در صورت استفاده از آب سخت یا اب حاوی ذرات معلق احتمال رسوب گذاری و گرفتگی نازل ها افزایش می‌یابد. بنابراین برای حل مشکل موجود استفاده از فیلتراسیون بهتر است. نصب و چیدمان نادرست نازل ها منجر به عدم هدایت یکنواخت آب و ایجاد نقاط خشک می‌شود. محدودیت های متریالی بسته به جنس نازل مقاومت آن ها را در برابر عوامل محیطی خاص یا ضربه تحت تأثیر قرارخواهد داد. برای حفظ راندمان بهینه نیاز به نگهداری دوره ای بیشتری نسبت به برخی سیستم های دیگر وجود دارد. این موضوع به منظور جلوگیری از اثرات مخرب رسوب و گرفتگی و اطمینان از عملکرد صحیح سیستم است.
راهنمای جامع انتخاب نازل برج خنک کننده بر اساس نوع کاربری
انتخاب افشانک کارآمد برای کولینگ تاور نقش تعیین‌کننده ای در راندمان انتقال حرارت، مصرف انرژی و پایداری عملکرد سیستم دارد. نازل ها وظیفه توزیع یکنواخت آب گرم روی سطح پکینگ یا کویل را بر عهده دارند. هر گونه ضعف در الگوی پاشش باعث ایجاد نقاط خشک، افت راندمان و افزایش مصرف آب می‌شود. به همین علت شناخت نوع کاربری برج خنک کننده، شرایط عملیاتی و کیفیت اب پیش از انتخاب نازل ضروری است.
برای برج های خنک کننده بزرگ صنعتی با سطح پکینگ وسیع نازل خورشیدی گزینه ای مناسب می‌باشد. نازل خورشیدی به واسطه پوشش دایره ای چند مرحله ای و توزیع یکنواخت آب انتخاب می‌گردد. ساختار ثقلی نازل خورشیدی امکان عملکرد مؤثر در فشارهای پایین را فراهم می‌سازد. نازل خورشیدی اغلب در کولینگ تاورهای بتنی و کانترفلو کاربرد دارد.
نازل مرحله ای نیز برای سیستم هایی با محدودیت فشار آب طراحی شده است. نازل مرحله ای با ساختار پلکانی پخش قابل قبولی ایجاد می‌کند. علیرغم موارد مذکور در اب های با سختی بالا نیازمند نگهداری دقیق تری خواهد بود.
نازل طرح هامون به عنوان یکی از رایج ترین افشانک ها در برج های خنک کننده صنعتی شناخته می‌شود. نازل هامون با الگوی پاشش بارانی-چتری توزیع یکنواختی روی پکینگ ایجاد کرده و از کانالیزه شدن جریان آب جلوگیری می‌کند. عملکرد مطلوب در فشارهای پایین، وزن کم و دسترسی آسان از مزایای اصلی نازل طرح هامون است. در مقابل حساسیت به رسوب و دقت در چیدمان از نکات قابل توجه در بهره برداری به حساب می آید.
انتخاب نازل کولینگ تاور باید بر اساس نوع برج، دبی اب در گردش، فشار کاری، کیفیت آب و الزامات راندمان حرارتی انجام گیرد. بررسی دقیق باعث افزایش عمر مفید تجهیزات، کاهش هزینه نگهداری و عملکرد پایدار سیستم خنک کاری خواهد شد.
خرید نازل خورشیدی، مرحله ای و طرح هامون از تهویه دماگستر
انتخاب و خرید نازل برای برج خنک کننده با طراحی صحیح و متریال باکیفیت بیشترین بازدهی را دارد. دماگستر در پروژه های صنعتی انواع نازل خورشیدی، مرحله ای و طرح هامون را متناسب با شرایط مختلف عرضه می‌کند.
نازل های تولیدی دماگستر از مواد پلیمری مقاوم در برابر خوردگی، رسوب و مواد شیمیایی ساخته می‌شوند. افشانک های دماگستر برای کارکرد پایدار در فشارهای کاری پایین و متوسط بهینه سازی شده اند. تنوع ابعادی، سازگاری با کولینگ تاورهای کانترفلو، کراس‌فلو، مدار باز، مدار بسته و هیبریدی، از مزایای محصولات دماگستر به شمار می‌رود.
کارشناسان فنی دماگستر پارامترهایی مانند دبی آب در گردش، کیفیت اب، نوع پکینگ، فشار خط و شرایط اقلیمی را بررسی می‌کنند. سپس مناسب ترین نوع نازل برای هر پروژه پیشنهاد می‌شود. در صورت نیاز به مشاوره فنی، استعلام قیمت یا خرید نازل برج خنک کننده با واحد فروش دماگستر تماس بگیرید. جهت کسب اطلاعات بیشتر به سایت دماگستر به نشانی https://www.dama-goostar.ir مراجعه کنید.
