برخورد یک پرتو صاعقه به سازه یا دکل‌های ارتباطی پدیده‌ای با انرژی غیرقابل تصور است؛ رخدادی که طی چند میکروثانیه جریانی فراتر از دویست هزار آمپر و حرارتی معادل سی هزار درجه سانتی‌گراد آزاد می‌کند. اگر ساختار فیزیکی دکل یا ساختمان فاقد مسیری از پیش‌طراحی‌شده و کنترل‌شده برای هدایت این حجم عظیم بار الکتریکی به اعماق خاک باشد، این انرژی مسیر خود را از میان لوله‌ها، کابل‌های دوربین، هادی‌های شبکه و بردهای سرور باز خواهد کرد.
بسیاری از مدیران فنی و صاحبان صنایع زمانی متوجه نقص در سیستم صاعقه‌گیر می‌شوند که سوئیچ‌ها سوخته، دیسک‌های آرایه‌های ذخیره‌سازی جزغاله شده و سوختگی بوردها کل کارخانه را به تعطیلی کشانده است. محافظت از سرمایه‌های فیزیکی و سایبری نیازمند شناخت دقیق تفاوت دو فلسفه متفاوت در حوزه صاعقه‌گیری است: سامانه‌های غیرفعال سنتی و سیستم‌های هوشمند فعال الکترونیکی.
کالبدشکافی تخلیه الکتریکی؛ چه بلایی بر سر سازه می‌آید؟
آذرخش ناشی از عدم تعادل بار میان لایه‌های پایینی ابرها و سطح زمین است. با انباشته شدن بارهای منفی در کف ابرها، بارهای مثبت روی برجستگی‌های زمین، دکل‌ها و ساختمان‌های مرتفع تجمیع می‌شوند. زمانی که قدرت میدان الکتریکی از حد شکست عایقی هوا عبور کند، جرقه‌ای پیش‌رونده از ابر به سوی زمین حرکت می‌کند و با پیوستن به جرقه‌های بالارونده از زمین، مسیر تخلیه کامل شکل می‌گیرد.
یکی از خطاهای بسیار متداول در محیط‌های صنعتی این است که تصور می‌شود صاعقه‌گیر وظیفه جذب صاعقه‌های کل آسمان را دارد؛ در حالی که مأموریت اصلی صاعقه‌گیر، هدایت امن جریانی است که پیشاپیش قصد برخورد با محیط پیرامون سازه شما را داشته است.
اگر جریان تخلیه با مقاومت روبرو شود، اختلاف پتانسیل ناشی از عبور جریان، جهش‌های قوس الکتریکی خطرناکی درون سیم‌کشی‌ها ایجاد می‌کند که آتش‌سوزی در داکت‌ها را رقم می‌زند.
صاعقه‌گیر پسیو (غیرفعال) چیست و مکانیسم عملکرد آن چگونه است؟
صاعقه‌گیر پسیو که از آن با نام میله فرانکلین نیز یاد می‌شود، ابتدایی‌ترین و کهن‌ترین فناوری حفاظت بیرونی سازه‌هاست. ساختار این تجهیزات کاملاً مکانیکی و عاری از هرگونه قطعه الکترونیکی، خازن یا سیستم‌های تحریک‌کننده است.
مکانیسم کارکرد صاعقه‌گیر پسیو بسیار سرراست است: یک میله نوک‌تیز از جنس مس یا فولاد ضدزنگ در بالاترین نقطه ساختمان نصب می‌شود و از طریق سیم مسی با مقطع ضخیم مستقیماً به سیستم چاه ارت پیوند می‌خورد. نوک تیز این میله تراکم خطوط میدان الکتریکی را افزایش می‌دهد تا شانس برخورد آذرخش به میله بیشتر از سقف ساختمان باشد.
در سامانه‌های پسیو، میله برق‌گیر کاملاً واکنشی رفتار می‌کند؛ یعنی هیچ اقدام پیش‌دستانه‌ای برای جذب انجام نمی‌دهد و صرفاً منتظر فرود آمدن شاخه یونیزه‌شده صاعقه می‌ماند تا آن را به سمت هادی نزولی راهنمایی کند.
پوشش حفاظتی صاعقه‌گیرهای پسیو به شکل یک مخروط فرضی در زیر نوک میله محاسبه می‌شود. زاویه این مخروط به ارتفاع سازه و سطح ریسک محیط بستگی دارد، اما در عمل شعاع محافظت آن بسیار محدود و تقریباً هم‌اندازه با ارتفاع میله از سطح سقف است. برای محافظت از یک سوله یا محوطه بزرگ با این متد، ناچار به نصب ده‌ها میله و کشیدن صدها متر سیم‌کشی مشبک روی بام خواهید بود.
صاعقه‌گیر اکتیو (فعال) چیست و تکنولوژی پیش‌جهش چگونه کار می‌کند؟
در نقطه مقابل، صاعقه‌گیرهای اکتیو با فناوری نشر زودهنگام جرقه یا در اصطلاح فنی سیستم‌های پیش‌جهش یونیزه طراحی شده‌اند. هدف از ساخت این پایانه‌های هوشمند، افزایش چشمگیر شعاع حفاظت و پوشش محوطه‌های بسیار وسیع با کمترین تعداد میله هوایی است.
درون کلاهک یک صاعقه‌گیر اکتیو، سنسورها و خازن‌های بارگذاری ویژه‌ای قرار دارند. هنگامی که طوفان صاعقه‌زا به منطقه نزدیک می‌شود، اختلاف پتانسیل الکتریکی جو ناگهان از چند صد ولت به چند ده کیلوولت در هر متر افزایش می‌یابد. کلاهک صاعقه‌گیر از همین انرژی محیطی برای بارگذاری مدارهای داخلی خود استفاده می‌کند و نیازی به هیچ باتری یا برق خارجی ندارد.
صاعقه‌گیر اکتیو در چند میکروثانیه پیش از فرود نهایی صاعقه، پالس ولتاژ بالایی را به نوک میله ارسال می‌کند. این عمل باعث یونیزاسیون سریع هوای اطراف و شکل‌گیری شاخه بالارونده از نوک صاعقه‌گیر می‌شود؛ جرقه‌ای که با سرعت بالا به سمت شاخه فرودآمده از ابر شتافته و آذرخش را در نقطه‌ای بسیار بالاتر از سازه مهار می‌کند.
با این پیش‌دستی زمانی، نقطه دریافت صاعقه در ارتفاعی بالاتر از سازه تثبیت می‌شود و شعاع زیرین آن تا ده‌ها برابر مخروط حفاظتی سامانه‌های سنتی گسترش می‌یابد.

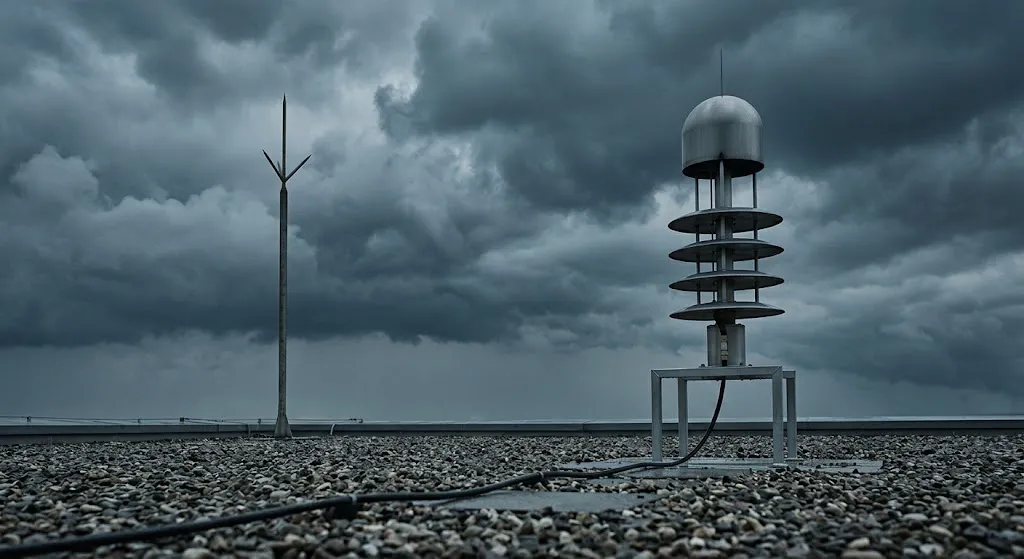

تفاوت‌های بنیادین میان صاعقه‌گیرهای اکتیو و پسیو
انتخاب میان این دو شیوه، نیازمند درک ابعاد هندسی، اقتصادی و نگهداری آنهاست:
۱. مساحت تحت پوشش و شعاع عملکرد
شعاع پوشش صاعقه‌گیر پسیو به ندرت از بیست تا سی متر فراتر می‌رود، در حالی که یک صاعقه‌گیر اکتیو بسته به زمان پیش‌جهش (معمولاً بین ۲۵ تا ۶۰ میکروثانیه) و ارتفاع نصب، می‌تواند شعاعی تا بیش از صد متر را به‌طور یکپارچه زیر چتر حفاظتی خود ببرد.
۲. زیبایی بصری و وزن سازه
برای مهار صاعقه در یک محوطه انبار بزرگ، استفاده از سیستم سنتی مستلزم نصب تعداد زیادی میله، پایه‌های فلزی متعدد و شبکه‌ای سنگین از سیم‌های مسی روی عایق‌های سقف است. در مقابل، یک پایانه اکتیو روی یک دکل مرتفع در گوشه‌ای از محوطه می‌تواند کل عرصه، ماشین‌آلات و سقف‌ها را بدون کابل‌کشی‌های اضافی روی نما پوشش دهد.
۳. هزینه‌های اولیه و نگهداری دوره‌ای
قیمت خود کلاهک صاعقه‌گیر اکتیو به مراتب گران‌تر از یک میله فلزی ساده پسیو است؛ اما اگر هزینه کل متریال شامل حجم سیم مسی هادی نزولی، پایه‌های نگهدارنده و چاه‌های ارت موازی را برای یک محیط بزرگ محاسبه کنید، سیستم اکتیو به دلیل کاهش چشمگیر متراژ کابل‌کشی، هزینه‌های تمام‌شده به مراتب پایین‌تری را ثبت می‌کند.
چرا حفظ تجهیزات شبکه و دیتاسنترها نیازمند نگرشی فراتر از صاعقه‌گیر است؟
خطای خطرناک بسیاری از مسئولان پروژه‌ها این است که تصور می‌کنند با نصب یک صاعقه‌گیر شیک بر بالای ساختمان، پرونده نوسانات و خطرات ناشی از تخلیه جوی برای همیشه بسته شده است. حقیقت بسیار پیچیده‌تر است: صاعقه‌گیر هوایی صرفاً از تخریب مکانیکی ساختمان و انفجار بتن یا آتش‌سوزی جلوگیری می‌کند، اما هم‌زمان بزرگ‌ترین دشمن سیگنال‌های ضعیف شبکه است.
وقتی جریانی با شدت پنجاه هزار آمپر از کابل هادی نزولی به سمت زمین سرازیر می‌شود، میدان الکترومغناطیسی بسیار شدیدی در شعاع ده‌ها متری خود ایجاد می‌کند. این میدان شدید، ولتاژهای گذرا و وحشتناکی را روی تمام کابل‌های مجاور (از کابل‌های شبکه اترنت گرفته تا خطوط تلفن و دوربین‌های مداربسته) القا می‌نماید. شناخت اینکه اهمیت امنیت شبکه چیست و چرا لایه فیزیکی تکیه‌گاه اصلی کلیه دیواره‌های آتش و نرم‌افزارهای مدیریتی است، اینجا ملموس می‌شود؛ اگر بردهای سوییچ در اثر ولتاژ القایی ذوب شوند، هیچ بستر نرم‌افزاری برای محافظت از داده‌ها باقی نخواهد ماند.
مدیران شبکه بارها با وضعیتی مواجه شده‌اند که صاعقه بدون برخورد مستقیم با دکل، صرفاً با اصابت به زمین در پانصد متری ساختمان، صدها پورت سوئیچ را از کار انداخته است. این پدیده موسوم به تداخل القایی ناشی از صاعقه است که اهمیت پیاده‌سازی سیستم‌های محافظت داخلی را دوچندان می‌کند.
در مناطق صنعتی پرتردد و پرحادثه، سازمان‌ها بیش از هر چیز نیازمند پیاده‌سازی طرح‌های جامع پایش نوسانات و کابل‌کشی‌های عایق‌شده هستند. در این حوزه، مشورت و استقرار راهکارهای امنیت شبکه در کرج توسط کارشناسان مسلط بر موازین بین‌المللی مانع از آن می‌شود که کابل‌های عبوری از دکل‌های رادیویی، موج‌های ولتاژی را مستقیماً به قلب رک‌های دیتاسنتر هدایت کنند.
ارکان سه‌گانه حفاظت جامع در برابر آذرخش؛ حلقه مفقوده کجاست؟
یک استراتژی دفاعی کامل از سه لایه مجزا اما متصل به یکدیگر تشکیل می‌شود:
لایه اول: حفاظت بیرونی (پایانه‌های هوایی اکتیو یا پسیو)
وظیفه این لایه جذب مستقیم آذرخش و انتقال بار با هادی نزولی به زمین بدون پرتاب ترکش‌های حرارتی به داخل ساختمان است. در این بخش، انتخاب مسیر هادی نزولی با کمترین خمش و بیشترین فاصله از داکت‌های کابل شبکه الزامی است.
لایه دوم: سیستم اتصال به زمین و چاه ارت استاندارد
صاعقه‌گیر بدون چاه ارت هیچ کارکردی ندارد. اگر مقاومت الکتریکی چاه ارت بالاتر از دو اهم باشد، جریان تخلیه به جای ورود به خاک، دوباره از طریق چاه ارت به بدنه فلزی رک‌ها و اسکلت فلزی ساختمان بازمی‌گردد و فاجعه انفجار تجهیزات را رقم می‌زند.
سیستم ارتینگ صاعقه‌گیر باید با سیستم ارتینگ جریان ضعیف تجهیزات شبکه دارای هم‌بندی هم‌پتانسیل باشد. اگر میان چاه ارت سرور و چاه ارت صاعقه‌گیر اختلاف ولتاژ به وجود آید، جریان مرگباری میان این دو شریان در مدار سیستم‌های الکترونیکی به راه خواهد افتاد.
لایه سوم: سرج‌ارسترها و حفاظت داخلی (Surge Protective Devices)
سرج‌ارسترها قطعات محافظتی هستند که درون تابلوهای برق و روی خطوط کابل‌های دیتای شبکه نصب می‌شوند. وظیفه آنها تخلیه اضافه ولتاژهای القایی به داخل زمین در کسری از نانوثانیه است تا ولتاژ ورودی به تجهیزات از حد تحمل قطعات فراتر نرود.
راهنمای گام‌به‌گام برای انتخاب درست میان صاعقه‌گیر اکتیو و پسیو
برای آنکه بودجه سازمان را بیهوده هدر ندهید، انتخاب نوع صاعقه‌گیر را بر اساس معیارهای زیر سنجش نمایید:
چه زمان صاعقه‌گیر پسیو انتخاب بهتری است؟
- سازه‌هایی با ابعاد هندسی کوچک، مانند ساختمان‌های مسکونی با سقف‌های شیب‌دار یا دکل‌های تکی منفرد در دشت.
- مکان‌هایی با خطر کم برخورد و عدم وجود وسعت افقی برای پوشش.
- پروژه‌هایی با بودجه‌های محدود که هزینه نگهداری و تست‌های سالانه قطعات الکترونیکی برای کارفرما مقدور نیست.
چه زمان صاعقه‌گیر اکتیو الزام فنی است؟
- محوطه‌های گسترده صنعتی، پتروشیمی‌ها، انبارها و پالایشگاه‌ها که پوشش مشبک پسیو روی سقف آنها از نظر اقتصادی غیرمنطقی است.
- دیتاسنترهای متمرکز و فضاهای فناوری اطلاعات که نیازمند حفاظت پیش‌دستانه با شعاع بازدارندگی وسیع هستند.
- سازه‌هایی با معماری‌های پیچیده و تاریخی که کشیدن سیم‌ها و پایه‌های فلزی متعدد پسیو به نمای ظاهری آنها آسیب می‌زند.
اشتباهات مهلکی که سامانه‌های صاعقه‌گیر را بی‌اثر می‌سازد
حتی با خرید گران‌قیمت‌ترین پایانه‌های اکتیو دارای استانداردهای اروپایی، خطاهای اجرایی زیر سیستم را بی‌اثر می‌سازد:
- خمیدگی‌های تیز در کابل‌های هادی نزولی: کابل تخلیه نباید دارای زوایای تند نود درجه باشد. سرعت تخلیه صاعقه آن‌قدر بالاست که در پیچ‌های تند، جریان از کابل خارج شده و به داخل تیرآهن‌ها پرتاب می‌شود.
- استفاده از مصالح نامرغوب در چاه ارت: استفاده از خاک معمولی به جای مواد کاهنده اهم، باعث خشک شدن چاه در فصل تابستان و افزایش مقاومت الکتریکی بستر اتصال به زمین خواهد شد.
- عدم بهره‌گیری از شمارنده‌های صاعقه: نبود شمارنده ثبت تعداد برخوردها، مانع از آگاهی مدیران از اصابت آذرخش و سنجش سلامت کلاهک اکتیو پس از طوفان‌های بزرگ می‌شود.
- موازی کردن هادی صاعقه‌گیر با داکت شبکه: کشیدن کابل ضخیم صاعقه‌گیر در همان داکتی که کابل‌های فیبر یا شبکه اداری قرار دارند، مستقیماً نویزهای ویران‌کننده را به داخل سیستم‌های اداری هدایت می‌کند.
پایداری دارایی‌ها در برابر رخدادهای جوی؛ جمع‌بندی مدیریتی
مدیریت مدرن خطرات صنعتی و سایبری، یک زنجیره به‌هم‌پیوسته از تصمیمات فیزیکی و ساختاری است. تفاوتی نمی‌کند که بر اساس محاسبات مهندسی به سراغ پایانه پیش‌جهش اکتیو بروید یا از الگوهای متراکم میله‌های پسیو بهره بگیرید؛ تکیه‌گاه اصلی موفقیت هر دو بستر، کیفیت اتصالات، مسیرهای بدون مانع تخلیه به سمت عمق زمین و بهره‌گیری از سپرهای حفاظتی داخلی در تابلوهای رک شبکه است.
با خروج از رویکردهای سطحی به مسئله صاعقه‌گیری و پیوند زدن امنیت کالبدی به اصول پایدارسازی شبکه، سازمان خود را از غافلگیری‌های پرهزینه جوی مصون سازید تا حتی در سهمگین‌ترین طوفان‌ها، جریان پردازش داده‌ها و تداوم کار اداری بدون ثانیه‌ای مکث به حرکت خود ادامه دهد.
