راهنمای احداث جایگاه سوخت + ایمنی جایگاه سوخت

با توجه به حجم بالای سوخت در جایگاه های سوخت اعم از جایگاه سوخت ثابت و جایگاه سوخت سیار از یک طرف و در تماس بودن تجهیزات با مواد اشتعال پذیر از طرف دیگر، رعایت نکات ایمنی الزامی می باشد.

در این بین تجهیزات برقی پتانسیل ایجاد خطر را داشته و از طرف دیگر الکتریستیه ساکن در بدنه های فلزی نیز باعث خطرسازی خواهند شد. در این راستا،شرکت پخش فرآورده های نفتی در تلاش است که با ارائه استانداردهای لازم، خطرات ممکنه در این جایگاه ها را به صفر برساند.

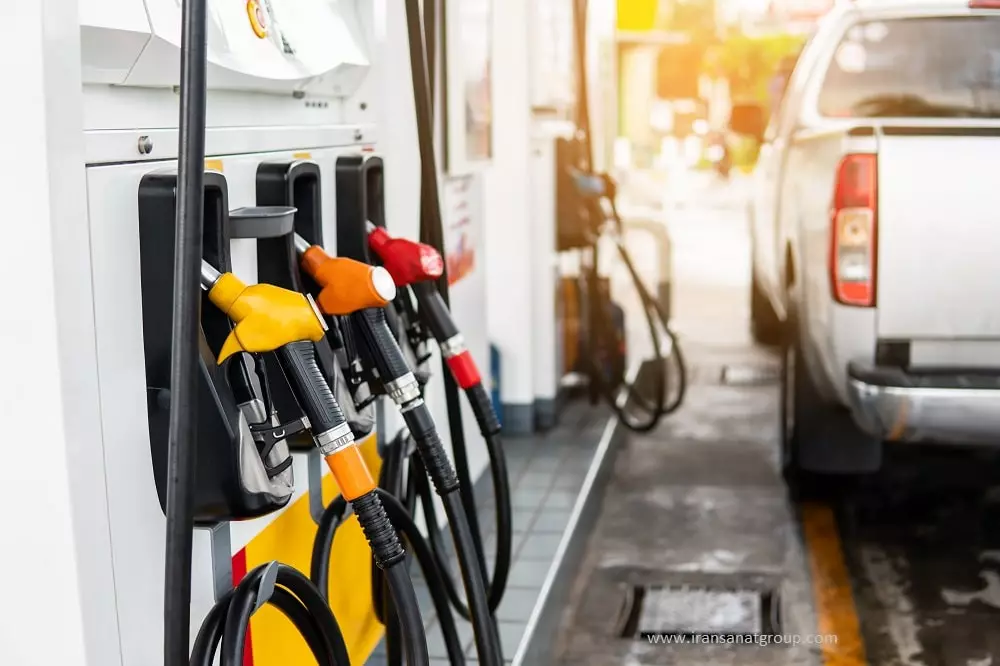

استاندارد تجهیزات برقی جایگاه سوخت

استاندارد تجهیزات برقی جایگاه سوخت

برخی از استانداردهای شرکت پخش فرآورده های نفتی در مورد تجهیزات جایگاه سوخت به شرح زیر می باشد.

  • کلیه کابل­‌های به کار رفته در در جایگاه باید مقاومت کافی در برایر ضربه و نفوذ فرآورده را داشته باشد که مانع از گسترش آتش سوزی شود.
  • کلیه تجهیزات استفاده شده در مناقط خطر باید ضدانفجار باشد.
  • جایگاه باید شبکه ارت داشته، همچنین سیستم های ابزار دقیق نیز باید چاه ارت داشته باشند. (چاه ارت، چاله ای است که به صورت عمقی در زمین حفر می شود. این چاله تا جایی ارتفاع دارد که به رطوبت خاک رسیده باشد و از خاک مرطوب به عنوان یک رسانای هادی استفاده می شود.)
  • کلیه تجهیزات فلزی، باید توسط کابل روکش دار با سطح مقطع کافی، بدنه آنها به زمین متصل شود.
  • مخزن با داشتن بدنه فلزی الزامی است که به زمین متصل شود.
  • سیستم قطع اضطراری الزامی است.
  • کلیه تجهیزات اتصالی باید با گلند متصل شوند.
  • کانال­‌های برق از نوع کانال­‌های بتنی با ماسه بادی پر شود.
  • در صورت امکان برخورد صاعقه باید صاعقه گیر در محل مناسب نصب شود.
  • نقشه­‌های طراحی کلیه اجزاء سیستم توزیع الکتریسیته و سیستم حفاظتی باید مشخصات فنی آن­ها دقیقا درج شود.
  • کلیه تجهیزات بابدنه فلزی باید به صورت همبند اتصال به زمین شوند.
  • اتصالات فلنجی باید به صورت همبندي صورت پذیرد.
  • استفاده از تعداد مناسب پوش باتن در طراحی جایگاه الزامی می باشد.

موارد مهم هنگام طراحی و ساخت مخازن جایگاه سوخت

  • مخازن استفاده شده در جایگاه های ثابت از نوع زیر زمینی بود و میتواند فلزی یا غیر فلزی باشد.
  • مخازن زيرزميني فولادی بر اساس استاندارد BS EN ۱۲۲۸۵-۱ انجام می شود.
  • مخازن زيرزمينی غيرفلزی بر اساس استاندارد UL ۱۳۱۶ انجام می شود.
  • مخازن جايگاهی باید داراي يك دريچه آدم رو باشد.

مخزن باید دارای نازل‌ هایی با فلنج استاندارد زیر باشد:

  • نازل ورودی سايز ۴ اينچ
  • نازل خروجي سايز حداقل ۲ اينچ
  • نازل نمونه گيري سايز ۴ اينچ
  • نازل ارتفاع سنج سايز حداكثر ۴ اينچ
  • نازل جمع آوری بخارات بنزين با سايز ۳ اينچ
  • نازل تهويه حداقل ۲ اينچ
  • رعايت حداقل فاصله لازم بين نازل ورودي و نازل نصب ارتفاع سنج بر اساس دستورالعمل شركت سازنده ارتفاع سنج
  • سیم ارت بر روی بدنه مخازن
  • مخزن بايستي بر روي بالشتك بتوني جهت قرار گیری مخزن و مهار مخزن توسط تسمه های فلزی هنگام زلزله
  • جلوگيري از پر شدن بيش از حد مخازن بر اساس استاندارد NFPA ۳۰
  • كليه تجهيزات جایگاه سوخت كه بر روي مخزن نصب می شوندباید ضدانفجار باشد.
  • تمامی تجهيزات غير الكتريكی باید ضد جرقه باشند.

مدارک لازم برای احداث جایگاه سوخت

مدارک لازم برای احداث جایگاه سوخت به شرح زیر می باشد.

اجزای جایگاه سیار سوخت کانتینری

  • تصویر کارت پایان خدمت یا معافیت دائم
  • فیش واریزی بیست میلیون ریال به عنوان سپرده حسن انجام کار به حساب معرفی شده از طرف شرکت نفت
  • کپی سند ثبتی زمین یا مجوز معتبر استفاده از زمین از ادارات و ارگان­های دولتی
  • کروکی کامل زمین
  • فرم تکمیل شده درخواست
  • تعهد نامه ثبتی
  • ارائه موافقت اصولی از سازمان حمل و نقل پایانه­ ها برای متقاضیان احداث جایگاه در محور­های مواصلاتی

در صورتی که متقاضی حقوقی باشد به مدارک زیر نیز الزامی است:

  • اساسنامه شرکت
  • آخرین صورت جلسه مجمع عمومی
  • روزنامه رسمی

نقشه های لازم

  • نقشه جانمایی جایگاه و جزئیات اجرایی محوطه جایگاه
  • نقشه P&ID جایگاه
  • نقشهمناطق خطر
  • نقشه لوله کشی
  • نقشه مخزن و جزئیات
  • نقشه سیستم توزیع
  • نقشه اطفا و اعلان حریق
  • نقشه اتصال به زمین
  • نقشه قطع اضطراری جایگاه

موارد مهم هنگام طراحی مخزن جایگاه های سوخت سیار کانتینری

  • مخزن ذخیره سازی باید از نوع افقی بوده و سطح م قطع آن حتما به صورت دایره یا بیضی باشد.
  • مخزن الزاما از نوع دوجداره می باشد. که جنس جداره داخلی استیل ضدزنگ ۳۱۶ و جنس جداره داخلی آن کربن استیل می باشد.
  • ضخامت جداره داخلی و خارجی مخزن براساس استانداردهای مهندسی تعیین می شود اما باید به گونه ای باشد که گواهی انجام آزمایشات و تست ها را داشته باشد.
  • فاصله بین دو جداره مخزن باید حداقل ۷ سانتیمتر باشد و حد فاصل بین این جدارها باید توسط عایق ضدآتش و عایق گرمایی پر شود.
  • Emergency Vent بر روی مخزن باید نصب شود.
  • منهول و راهرو جهت دسترسی ایمن کارکنان فراهم باشد. و دریچه های بازدید (منهول) باید در سطح بالایی تعبیه شوند.
  • جوشکاری تمامی اتصالات براساس استاندارد AWS و ASME انجام گردد. و همچنین کلیه جوشکاری ها توسط جوشکار ماهر باید انجام شود.
  • جداره بیرونی مخزن کانتینر باید رنگ آمیزی شود و استانداردهای خوردگی در نظر گرفته شود.

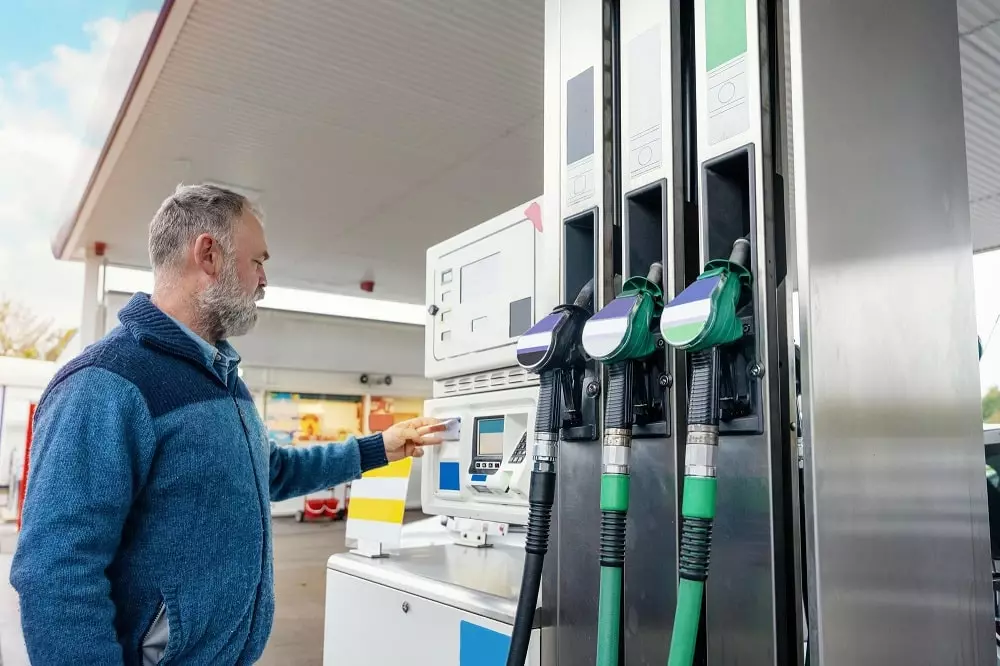

اجزای جایگاه سیار سوخت کانتینری

  • مخزن: با ظرفیت های متنوع (مخزن دو جداره مطابق استاندارد مخازن (Above Ground)
  • تلمبه سوخت یا دیسپنسر: بسته به درخواست مشتری تک نازل یا دونازل
  • پمپ شناور سوخت: انواع شناور آمریکایی (ردجکت آمریکایی)
  • تانک مانیتورینگ
  • دارای دتکتورهای دود
  • تابلو برق
  • شیرهای تخلیه و بارگیری

مشاوره احداث و ساخت جایگاه سوخت ثابت و سیار

دغدغه بسیاری از افراد هنگامی که می خواهند یک جایگاه سوخت را راه اندازی کنند این است که پروژه چقدر زمان بر می باشد و چقدر هزینه بر است. ساخت و ساز جایگاه ثابت یا سیار در تمام مناطق کشور از صفر تا صد قوانین بسیار زیادی دارد و مجوز های قانونی ای را نیاز دارد که تنها با مشاوره گرفتن از مهندس مشاور و یا پیمانکار با ممکن است.

انجام پروژ های ساخت جایگاه سوخت اعم از جایگاه سوخت ثابت و جایگاه سوخت کانتینری به خودی خود عملی است که نیازمند اطلاعات دقیق است که افراد معمولی، توانایی انجام آن را ندارند.

مشاورین مجموعه ایران صنعت (الکتروتجارت هوشمند صنعت) می تواند با ارائه روش ها و اطلاع رسانی دقیق به این افراد کمک کند تا ضمن صرفه جویی در هزینه و زمان با مراحل ساخت و ساز بیشتر آشنا شوند و روند کاری شان با دقت بیشتری پیش برود. قوانین، مجوز ها و مشکلات در صنعت سوخت به گونه ای است که تنها مهندسین حوزه سوخت و پیمانکاران با تجربه ای که به صورت مداوم با آن سر و کار دارند اطلاعات کافی دارند.

گروه مشاوره ایران صنعت به منظور تسهیل در انجام روند کارهای شما تیمی از متخصصان و مهندسین با تجربه سوالات و مشکلات شما را پاسخ می دهند که در کوتاه ترین زمان ممکن پاسخ گو خود را دریافت کنید.
