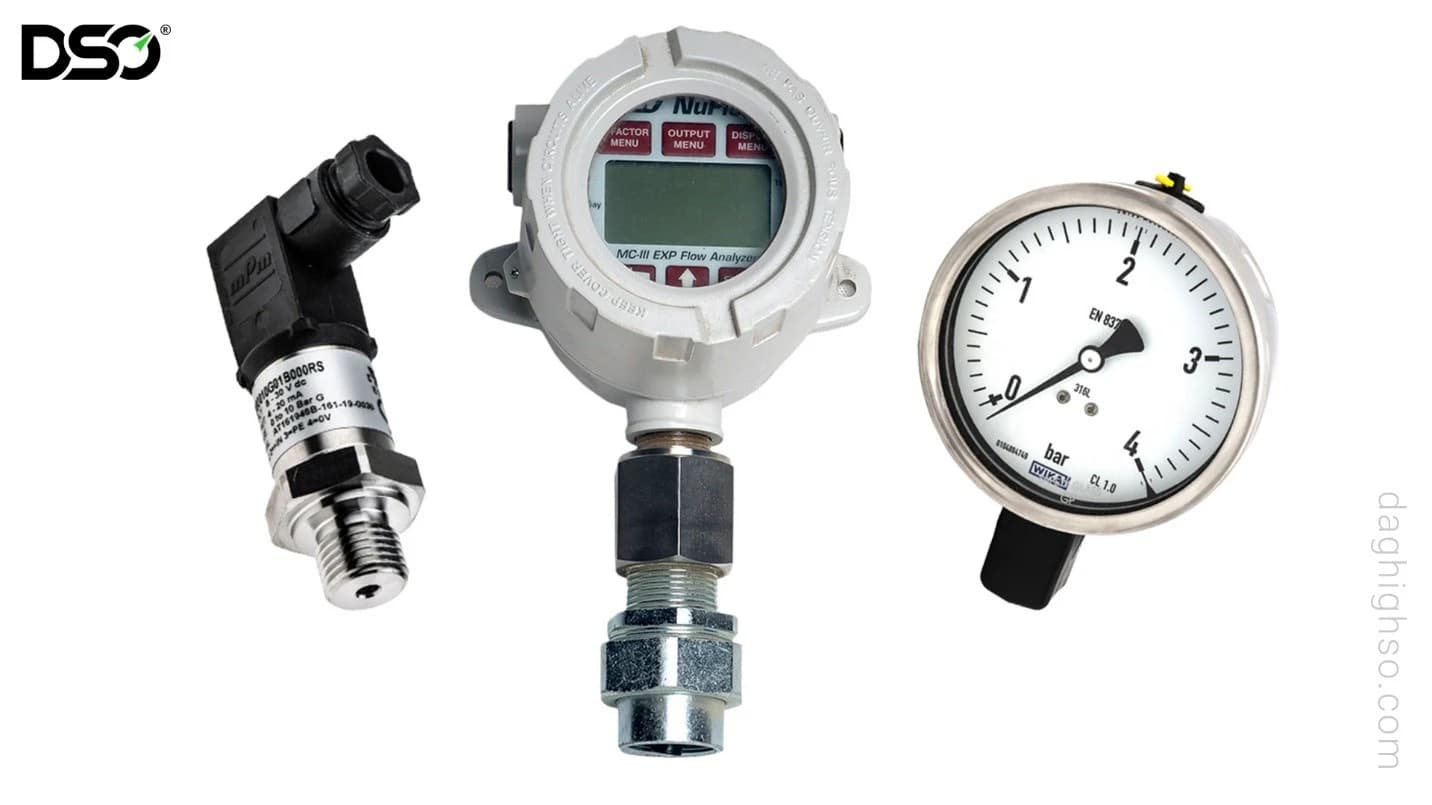

ترانسمیتر فشار، گیج فشار و سنسور فشار همگی ابزارهایی هستند که برای اندازه‌گیری فشار در سیستم‌های صنعتی، مخزن‌ها و تجهیزات فنی استفاده می‌شوند. این ابزارها در اندازه‌گیری فشار گازها و مایعات به‌کار می‌روند. اما علاوه‌بر این کارایی مشابه‌ای که باهم دارند، دارای تفاوت‌های اساسی نیز هستند. در ادامه این مطلب شما را با هرکدام از این تجهیزات آشنا کرده و مزایا و معایب آنها را بیان می‌کنیم.
الف) همه چیز درباره ترانسمیتر فشار
ترانسمیتر فشار وسیله‌ای است که در سیستم‌های انتقال سیالات برای دریافت، تبدیل و ارسال سیگنال‌های فشار استفاده می‌شود. علاوه‌بر آن، این وسیله قادر به اندازه‌گیری دیگر کمیت‌های صنعتی نظیر جریان، سطح، چگالی، وزن و دما نیز است.
یکی از انواع معروف ترانسمیترها، ترانسمیتر فشار روزمونت بوده که یکی از برندهای برتر در حوزه سنجش فشار است. این ترانسمیتر ویژگی‌هایی نظیر محفظه‌های استاندارد، گواهینامه‌های معتبر، ضد نفوذ گردوغبار و ضدانفجار بودن را دارد.
کمپانی روزمونت در ابتدا با ساخت فشارسنج‌های آنالوگ و پنوماتیک شروع به کار کرد و در ادامه با همکاری با کمپانی EMERSON توانست به یکی از برترین شرکت‌های سازنده ترانسمیترهای فشار در جهان تبدیل شود. از این‌رو، استفاده از ترانسمیتر روزمونت در صنایع مختلف در سراسر دنیا بسیار رایج است.
انواع ترانسمیتر براساس فشار قابل اندازه‌گیری
ترانسمیتر، وسیله‌ای است که برای اندازه‌گیری فشار مطلق، نسبی و اختلاف فشار استفاده می‌شود. هر نوع فشار نیازمند ترانسمیتری با ساختار و عملکرد خاص است. برخی برندها همانند ترانسمیتر فشار ویکا تمام مدل‌های سنسور فشار را دارند و می‌توانند هر سه نوع فشار را اندازه‌گیری کنند. هر یک از این ابزارها دارای مزایا و معایبی هستند و براساس نیازهای مختلف، می‌توان انتخابی مناسب انجام داد.
- ترانسمیتر فشار مطلق
ترانسمیتر فشار مطلق یک وسیله جهت اندازه‌گیری فشار سیالات، نسبت به نقطه مرجع صفر (خلأ) است. این ترانسمیتر از یک سنسور موجود در فضای بسته تشکیل شده که فشار مطلق سیال را اندازه‌گیری می‌کند.
این ترانسمیترها به‌منظور نظارت بر عملکرد پمپ‌های خلأ، اندازه‌گیری فشار مایعات، بسته‌بندی صنعتی و کنترل فرایندهای صنعتی مورد استفاده قرار می‌گیرند. همچنین، اندازه‌گیری سطح، دما و نرخ جریان سیستم‌های بسته نیز با استفاده از ترانسمیترهای فشار مطلق انجام می‌شود.
- ترانسمیتر فشار نسبی یا فشار گیج
ترانسمیتر فشار نسبی (فشار گیج)، یک وسیله است که فشار سیالات را نسبت به فشار محیط می‌سنجد. استفاده می‌شود. این ابزارها دارای سنسوری هستند که در معرض فشار محیط قرار دارد و سیگنال فشار را تبدیل به سیگنال استاندارد می‌کند.
از ترانسمیترهای فشار نسبی در صنایع مختلف از جمله در صنعت نفت و گاز، صنایع شیمیایی، صنایع غذایی، دارو و خودروسازی استفاده می‌شود. ترانسمیترهای فشار گیج در مواردی استفاده می‌شوند که نیاز به کنترل تغییرات فشار نسبت به فشار محیط وجود دارد.
به‌عنوان مثال در مخازن مایعات، تغییر فشار جو روی سطح مایع تأثیر مستقیمی دارد و ترانسمیترهای فشار گیج امکان کنترل و تنظیم سیستم براساس فشار محیط را فراهم می‌کنند.
این ترانسمیترها همچنین در حوزه پزشکی مانند، تنظیم فشار کپسول‌های اکسیژن و اندازه‌گیری فشارخون نیز کاربرد دارند. ترانسمیترهای فشار نسبی دارای قابلیت اندازه‌گیری حداکثر فشار مشخصی هستند که معمولاً حدود 50 مگاپاسکال است.
- ترانسمیتر فشار تفاضلی یا ترانسمیتر اختلاف فشار

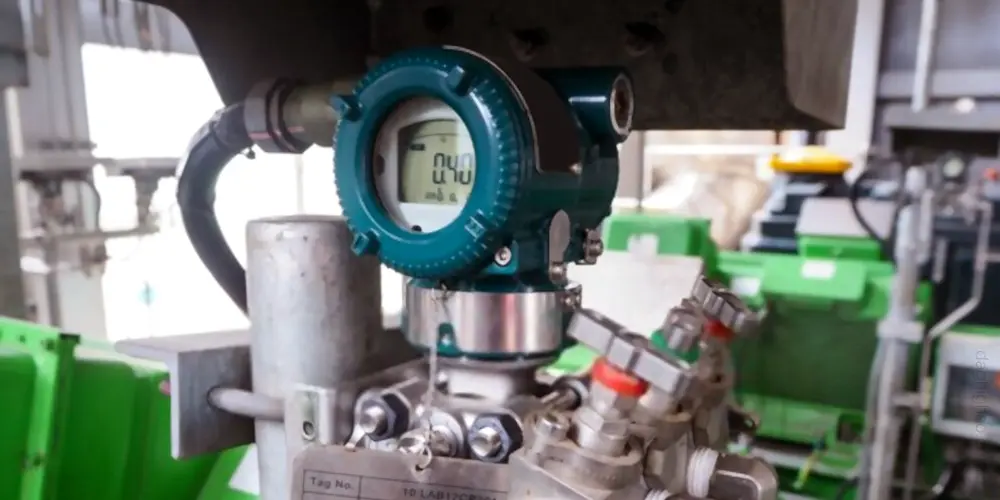

ترانسمیتر فشار تفاضلی یا ترانسمیتر اختلاف فشار، وسیله‌ای است که برای اندازه‌گیری اختلاف فشار بین 2 نقطه از سیستم استفاده می‌شود. این ترانسمیتر، پرکاربردترین و متداول‌ترین ابزار استفاده شده در سیستم‌های کنترل سیالات است.
ترانسمیتر فشار تفاضلی در صنایع مختلفی استفاده می‌شود. از جمله کاربردهای این وسیله می‌توان به کنترل افت فشار در سیستم‌های تصفیه آب، تأسیسات تهویه‌مطبوع، فرآوری مواد غذایی، داروسازی، کاغذسازی، پتروشیمی، پالایشگاه، نیروگاه‌ها، تجهیزات دریایی و زیردریایی اشاره کرد.
علاوه بر این، این دستگاه قادر به اندازه‌گیری دیگر کمیت‌های فیزیکی مانند چگالی، جریان، سطح و ویسکوزیته نیز است. در نتیجه، این وسیله به‌عنوان یک ابزار چندمنظوره در صنایع مختلف عمل می‌کند.
مزایا و معایب ترانسمیتر فشار چیست؟
این دستگاه می‌تواند فشار سیال را به یک سیگنال قابل فهم برای سیستم کنترل تبدیل کند. این ابزارها در صنایع مختلف مورد استفاده قرار می‌گیرند و از مزایای زیادی نیز برخوردار هستند. در ادامه به مزایای آن اشاره می‌کنیم:
- دوام بالا و قابلیت به‌کارگیری در شرایط محیطی دشوار، از دیگر مزیت‌های ترانسمیتر فشار هستند. این ابزارها می‌توانند در شرایطی که دما، فشار ورودی، رطوبت و تشعشعات رادیواکتیو بالا هستند، به‌خوبی عمل کنند. همچنین، ترانسمیترهای فشار در محیط‌های زیر آب نیز استفاده می‌شوند و از دوام و طول عمر بسیار بالایی برخوردار هستند.
- قابلیت ارسال سیگنال به فواصل دور با کم‌ترین افت سیگنال ممکن، یکی از مزایای دیگر ترانسمیترهای فشار است. این ابزارها قادر به ارسال سیگنال به فواصلی حدود 10 کیلومتر با کم‌ترین افت سیگنال ممکن هستند. این ویژگی امکان کنترل از راه دور سیستم‌ها را فراهم کرده و از نیاز به حضور فیزیکی در محل‌های دوردست جلوگیری می‌کند.
- تنوع مدل برای استفاده در شرایط مختلف، یکی دیگر از مزایای ترانسمیترهای فشار است. این ابزارها در مدل‌های مختلفی عرضه می‌شوند که هر کدام برای شرایط خاصی طراحی شده‌اند. این تنوع مدل، امکان استفاده از ترانسمیتر فشار در صنایع مختلف را فراهم می‌کند.
هرچند که ترانسمیترهای فشار دارای مزایای زیادی هستند، اما برخی محدودیت‌هایی نیز دارند. یکی از محدودیت‌های آنها، هزینه اولیه بالا است. ترانسمیترهای فشار به‌دلیل فناوری پیشرفته و قابلیت‌های بالا، هزینه تامین و نگهداری بالایی دارند که ممکن است باعث شود برخی از سازمان‌ها و صنایع ترجیح دهند از ابزارهای دیگر استفاده کنند.
مصرف انرژی الکتریکی، محدودیت دیگری است که در این محصولات وجود دارد. این ابزارها برای کارکرد به انرژی نیاز داشته و برخی از مدل‌ها مصرف انرژی بالایی دارند. به همین دی این مورد می‌تواند در برخی از صنایع مشکل‌ساز شود. دسترسی دشوار نیز یکی از محدودیت‌های ترانسمیترهای فشار است. این ابزارها برای نصب و تعمیر نیاز به دسترسی مناسب به محل نصب دارند.
در برخی از موارد، به‌دلیل شرایط محیطی یا محدودیت‌های فیزیکی، دسترسی به ترانسمیترهای فشار ممکن نیست و این می‌تواند باعث مشکل در عملکرد سیستم شود. با این حال، با توجه به مزایا و کارایی آنها، این ابزارها همچنان در صنایع مختلف استفاده می‌شوند و بهبود کارایی و کنترل سیستم‌ها را فراهم می‌کنند.
ب) صفر تا صد سنسور فشار
سنسور فشار، یکی دیگر از ابزارهای حیاتی در صنایع فرایندی، به‌خصوص صنعت نفت و گاز است. این سنسور قادر بوده تغییرات فیزیکی را به سیگنال الکتریکی تبدیل کند. با توجه به نوع کاربرد و شرایط محیطی، انتخاب صحیح این سنسور برای صنعتگران و ماشین‌سازان بسیار مهم است.
اگرچه در بسیاری از موارد هزینه‌های زیادی برای تهیه این سنسور لازم نیست، اما در برخی کاربردهای خاص و حساس، انتخاب نادرست و عدم رعایت مشخصات فنی، منجر به صدماتی غیر قابل جبران می‌شود بنابراین؛ در انتخاب و استفاده از سنسور فشار، باید دقت و بررسی کامل صورت گیرد.
مزایای سنسور فشار
سنسورهای فشار می‌توانند برای کنترل و نظارت بر فشار در سیستم‌ها و دستگاه‌ها استفاده شوند و همچنین در اندازه‌گیری فشارخون، فشار هوا و فشار مایعات نیز مورد استفاده قرار می‌گیرند. علاوه‌بر این، سنسورهای فشار به‌صورت اتصال با سیم‌کشی یا بی‌سیم برای انتقال داده‌های فشار استفاده می‌شوند. استفاده از سیم‌کشی در مواقعی که انتقال داده‌های فشار برای فاصله‌های طولانی صورت می‌گیرد مناسب است، اما استفاده از سنسورهای بی‌سیم در مواقعی که نیاز به انتقال داده‌های فشار به‌صورت سریع و در فواصل کوتاه است، یک مزیت محسوب می‌شود.
استفاده از سنسورهای فشار منجر به بهبود کارایی سیستم‌ها و دستگاه‌ها می‌شود. با داشتن اطلاعات دقیق درباره فشار، می‌توان بهبود عملکرد سیستم‌ها و دستگاه‌ها را محقق کرد. به‌عنوان مثال، در خودروها با استفاده از سنسورهای فشار، می‌توان بهبود مصرف سوخت، کاهش آلایندگی و افزایش عمر مفید قطعات را مدیریت کرد.
ج) آشنایی با گیج فشار
گیج فشار، جزو تجهیزاتی است که در صنایع مختلف به‌منظور اندازه‌گیری و نمایش فشار به‌طور گسترده استفاده می‌شود. این وسیله همچنین با نام مانومتر یا پرشر گیج نیز شناخته شده و در 2 دسته آنالوگ و دیجیتال برای نمایش خروجی تقسیم می‌گردد.
مزایای گیج فشار
گیج فشار آنالوگ دارای ساختار محکمی بوده و به همین دلیل دربرابر شوک و ارتعاش دارای مقاومت بالا و در بسیاری از فرایندهای صنعتی قابل استفاده است. همچنین، گیج فشار به‌طور سریع امکان خوانش میزان سطح فشار را فراهم می‌کنند.
با این حال، گیج‌های فشار عقربه‌ای دارای دقت کم‌تری بوده و احتمال بروز خطا در مقدار خوانده‌شده در این نوع گیج‌ها بیشتر است.
گیج فشار دیجیتالی نیز دارای مزایا و محدودیت‌های خاص خود است. یکی از مزایای این دستگاه‌ها این است که خوانش مقدار اندازه‌گیری‌شده در آنها ساده بوده و دقت بالایی به نسبت هم نوع عقربه ای خود دارند. همچنین، به لطف مدارهای الکترونیکی خود، این گیج‌ها قابلیت انتخاب واحد اندازه‌گیری و ذخیره اطلاعات را دارند.
این گیج‌ها برای عملکرد صحیح نیازمند تغذیه الکتریکی یا باتری هستند و همچنین قیمت آنها نسبت به گیج‌های آنالوگ بالاتر است.
جمع‌بندی
ترانسمیتر فشار یعنی پیشرفته‌ترین ابزار سنجش فشار برای دریافت، تبدیل و ارسال سیگنال‌های فشار در سیستم‌های انتقال سیالات استفاده می‌شود و قابلیت اندازه‌گیری کمیت‌های دیگر نظیر جریان، سطح، چگالی، وزن و دما دارد.
انتخاب و استفاده صحیح از وسیله مناسب سنجش فشار صنعتی بسیار مهم است و باید با دقت و بررسی کامل عمل کرد. برای خرید انواع تجهیزات اندازه‌گیری فشار لازم است به یک فروشگاه معتبر مراجعه کنید. دقیق صنعت اوپاتان تلاش می‌کند تا کالاهای اصل و با کیفیت را با مناسب‌ترین قیمت بازار به مشتریان خود ارائه کند.
